duotec stellt auf der Quantum Effects 2026 die duo 4CH-Timetagger Technologie vor: Pikosekunden-Zeitstempelung im Hosentaschenformat

Wenn jede Pikosekunde zählt

Ob in der Quantenkommunikation zum Beispiel QKD, der Fluoreszenzlebensdauer-Mikroskopie (FLIM), in photonenzählenden LiDAR-Systemen oder in der Einzelphotonenzählung: Der Informationsgehalt vieler Messungen steckt im exakten Zeitpunkt eines Ereignisses. Ein Time Tagger erfasst diese Zeitpunkte kanalübergreifend und schafft damit die Grundlage für Koinzidenzanalysen, Korrelationen, Laufzeitmessungen und Histogramme.

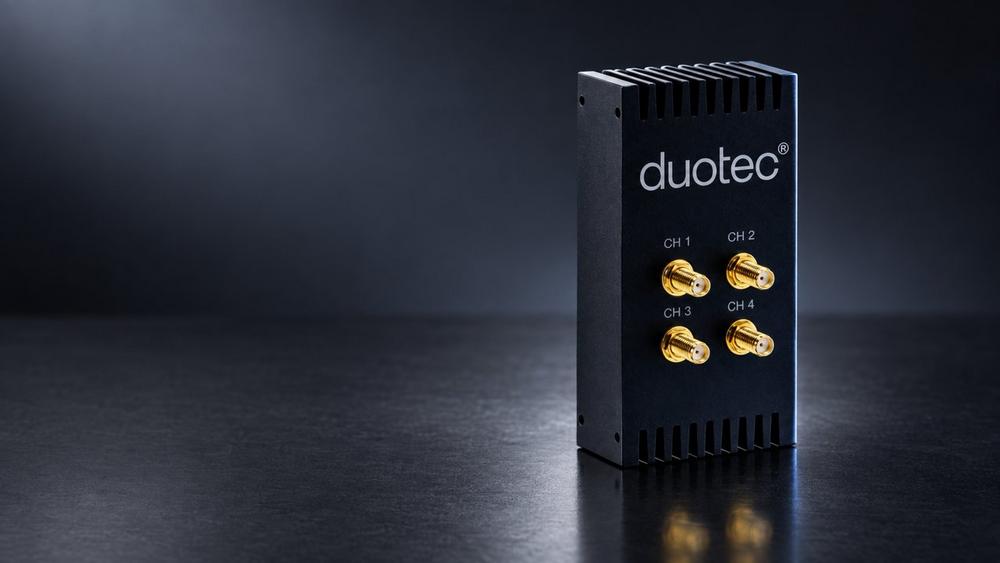

Der duo 4CH-Timetagger verbindet hierfür eine hohe Zeitpräzision mit einem bewusst kompakten, robusten Aufbau. Vier intern terminierte SMA-Eingänge mit einer einstellbaren Triggerschwelle von 0 bis 2,5 V erlauben den direkten Anschluss gängiger Detektoren und Pulsquellen. Die Totzeit pro Kanal liegt bei 20 ns.

Hohe Datenraten, flexible Synchronisation

Zeitstempel werden mit einer kombinierten Abtastrate von 47,6 MSamples/s (11,9 MSamples/s pro Kanal) in den internen Speicher geschrieben. Dieser ist in Varianten mit 16 oder 32 MSamples verfügbar. Über USB 2.0 werden die Daten kontinuierlich mit bis zu 3,6 MSamples/s übertragen und mit der mitgelieferten Software unter Windows und Linux ausgelesen. Eine USB-3-Schnittstelle ist als künftige Entwicklungsoption vorgesehen.

Für die Synchronisation stehen drei Zeitbasen zur Verfügung: ein externer 10-MHz-Takteingang, ein interner Oszillator sowie eine integrierte GNSS-basierte Taktsynchronisation. Damit lassen sich auch räumlich verteilte Messstationen – etwa an den Endpunkten einer QKD-Strecke – auf eine gemeinsame Zeitbasis bringen, ohne zusätzliche Referenzhardware.

Die Highlights im Überblick

• Präzision: 1 ps Auflösung, 30 ps RMS / 72 ps FWHM Zeitjitter

• Vier Kanäle: intern terminierte SMA-Eingänge, Triggerschwelle einstellbar von 0 bis 2,5 V

• Geschwindigkeit: 20 ns Totzeit, 47,6 MSamples/s kombinierte Abtastrate in den internen Speicher

• Synchronisation: externer 10-MHz-Takt, interner Oszillator, integrierte GNSS-Synchronisation

• Integration: USB 2.0, API für Windows und Linux inklusive

• Kompakt: 106 × 55 × 26 mm – Made in Germany

Vom Messgerät zur integrierten Lösung

Für duotec ist der duo 4CH-Timetagger mehr als ein weiteres Laborinstrument. Die Plattform ist darauf ausgelegt, als Baustein in Kundensysteme überführt zu werden – von kundenspezifischen Schnittstellen und Signalpegeln über angepasste Formfaktoren bis zur serienreifen Fertigung. Hersteller von Detektoren, QKD-Systemen, Mikroskopie- und LiDAR-Lösungen erhalten so einen Entwicklungs- und Industrialisierungspartner mit europäischer Lieferkette.

„In der Quantentechnologie und der Photonik entscheidet die Zeitmessung über die Qualität des gesamten Systems. Mit dem duo 4CH-Timetagger bringen wir Pikosekunden-Präzision in ein Format, das sich direkt in Anwendungen integrieren lässt – entwickelt und gefertigt in Deutschland“, sagt Michael Hahn, Geschäftsführer bei duotec.

Live erleben auf der Quantum Effects 2026

Besucherinnen und Besucher der Quantum Effects können den duo 4CH-Timetagger vom 6. bis 7. Oktober 2026 in der Messe Stuttgart am duotec-Stand in Halle C2, Stand 2C12 (gemeinsam mit dem Partner von EIN Quantum NRW) erstmals live erleben. Das Team von duotec steht vor Ort für Gespräche über Anwendungen, Evaluationsprojekte und kundenspezifische Integrationen zur Verfügung.

Weitere Informationen: www.duotec.de

Hinweis: Alle technischen Daten basieren auf dem vorläufigen Datenblatt (Rev. 0.1, 07/2026). Technische Änderungen vorbehalten.
