Verlässliche Technik für extreme Bedingungen

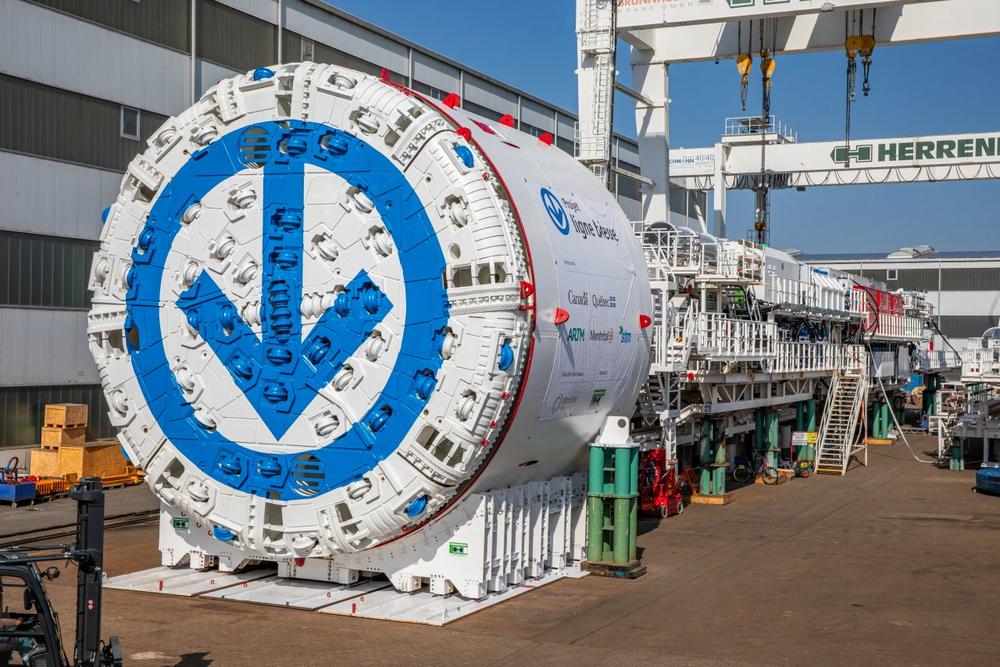

Ormazabal, langjähriger Partner von Herrenknecht, lieferte für das Projekt eine Mittelspannungsschaltanlage vom Typ cgmcosmos. Sie arbeitet auf der Spannungsebene von 25 kV und stellt die Versorgung der Tunnelbohrmaschine sicher. Die Anlage wurde durch den Kunden in ein speziell entwickeltes Gehäuse integriert, das den hohen Sicherheitsanforderungen im Tunnelbetrieb gerecht wird. Sie fungiert als Übergabeschaltanlage für die Energieversorgung der TBM.
Zusätzlich stellte Ormazabal eine Schaltstation bereit, die während der gesamten Bauzeit die elektrische Energieverteilung für die Baustelle und die Tunnelbohrmaschine übernimmt und deren sichere Versorgung gewährleistet.
Eine besondere Herausforderung war die Einhaltung der nordamerikanischen Normen. Die Schaltanlage musste sowohl den Anforderungen der Canadian Standards Association (CSA) als auch den vom Kunden für das internationale Projekt gewünschten Vorgaben entsprechen. Ormazabal erfüllte diese Spezifikationen und lieferte die normgerechte Lösung für den Einsatz in Kanada.
Technische Zusammenarbeit auf Augenhöhe
Das Solutions-Team von Ormazabal Deutschland war von Anfang an involviert: Von der technischen Beratung über die Konfiguration der im spanischen Ormazabal-Werk gebauten Schaltanlage bis hin zur Unterstützung bei der Integration in die TBM am Herrenknecht-Hauptsitz in Schwanau. Die abschließende Einbindung der Schaltanlage in die Maschine sowie die Abnahme erfolgten durch Herrenknecht gemeinsam mit dem Endkunden, Ormazabal stand dabei für spezifische technische Rückfragen zur Verfügung.
Energieversorgung über wachsende Distanzen
Ein zentrales Merkmal des Tunnelbaus: Die Strecke wird mit jedem Meter länger. Während die TBM voranschreitet, müssen zusätzliche Versorgungsstationen installiert werden, um die Energieversorgung über immer größere Distanzen sicherzustellen.
Die im hinteren Teil der Maschine verbaute Schaltanlage von Ormazabal übernimmt dabei eine wichtige Aufgabe: Sie versorgt die TBM zuverlässig mit Energie und schützt die elektrischen Komponenten – auch unter zunehmender Last.
„Durch die langjährige Zusammenarbeit kennen wir die technischen Schnittstellen und Anforderungen von Herrenknecht“, erklärt Antonio Gonzalez Espinosa, Solutions Manager bei Ormazabal. „Für das Projekt in Montreal haben wir eine bestehende Konfiguration an die technischen Vorgaben für den kanadischen Einsatz angepasst.” Er ergänzt: „In früheren Projekten haben wir bei der Kommunikation über Modbus TCP mit unserer Schutz- und Messtechnik aktiv unterstützt. Mittlerweile verfügt die Technikabteilung von Herrenknecht über ein so fundiertes Verständnis unserer Produkte, dass sie diese Leistungen eigenständig übernimmt. Das ist ein schönes Beispiel für die gute Kooperation und Weiterentwicklung innerhalb unserer Teams.“
Technische Eckdaten der Schaltanlage
- Bemessungsspannung: bis 27 kV
- Betriebsspannung: 25 kV bei 60 Hz
- Bemessungssammelschienenstrom: 600 A
- Kurzzeitstromfestigkeit: 20 kA / 1s
- Steuer-/Motorspannung: 24 V DC
- Stehblitzstoßspannung: 125 kV
- Störlichtbogenqualifikation: IAC AFL 20 kA
- Normkonformität: CAN CSA C22.2 No. 31-04, IEEE, CENELEC EN 50180
- Spannungsanzeiger: ekor IVDS von Ormazabal
Technisches Know-how und normgerechte Lösungen
„Aufgrund der langjährigen Zusammenarbeit kennt Ormazabal die Anforderungen von Herrenknecht genau. Die gelieferte Mittelspannungsschaltanlage basiert auf einer bewährten Grundkonfiguration, die in früheren Projekten bereits gemeinsam abgestimmt wurde. Beide Seiten kennen die Abläufe, Produkte und Anforderungen des jeweils anderen, sodass anspruchsvolle Projekte wie die Metroerweiterung in Montreal reibungslos umgesetzt werden können“, so Reinhold Mattes, Projektleiter Elektrik Traffic Tunnelling bei der Herrenknecht AG.
Ormazabal zählt zu den weltweit führenden Anbietern von Lösungen für die Energieverteilung. Die Lösungen des Unternehmens zielen darauf ab, das Stromnetz zu digitalisieren, um mehr erneuerbare Energie zu integrieren, eine nachhaltigere Mobilität zu ermöglichen und eine effiziente Versorgung von Gebäuden und Infrastrukturen mit kritischem Energiebedarf sicherzustellen. Ziel ist es, die technologische Entwicklung der Stromnetze voranzutreiben, um die Energiewende zu ermöglichen.
Rund 2.800 Mitarbeitende in über 50 Ländern sorgen mit hochwertigen Produkten und Dienstleistungen für eine sichere Energieverteilung. Das Unternehmen betreibt weltweit 16 Produktionsstandorte sowie ein hochmodernes Technologiezentrum. Ormazabal entwickelt und produziert unter anderem Schaltanlagen, kompletten Transformatorstationen und Verteiltransformatoren für die Mittelspannung. Ormazabal gehört zu Velatia, familiengeführt und mit Hauptsitz im Wissenschafts- und Technologiepark Bizkaia in Derio, Spanien.
Der Hauptsitz von Ormazabal Deutschland in Krefeld ist zugleich Headquarter der Region Zentraleuropa. Mit lokalem Knowhow und globaler Erfahrung bietet Ormazabal Deutschland zukunftsweisende Lösungen rund um die Energieverteilung. Als Projektpartner unter anderem für den Bereich der Energieversorgung, Planung und Installation geht der Anbieter flexibel auf individuelle, lokale Kundenanforderungen ein und unterstützt Projekte von der Planung bis zur Inbetriebnahme und Wartung. Die Lösungen von Ormazabal kommen zum Beispiel in Wind- und Solarparks, Datenzentren, E-Tankstellen, in der Kunststoff- und Autoindustrie, an Flughäfen, Krankenhäusern oder auch Fußballstadien zum Einsatz.
